產品概述

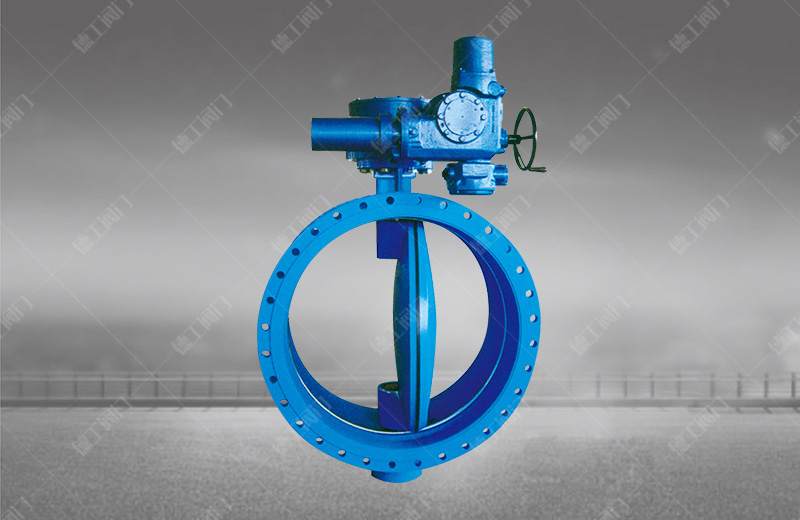

      電動法蘭雙偏心蝶閥適用于自來水系統、電廠及工業管路作為雙向啟閉及調節設備使用，其調節范圍為0度到90度之間。本系列蝶閥之蝶板采用流通式雙平板桁架結構設計，并采用高強度球墨鑄鐵制造，以確保水流沖擊下蝶板的強度及較低的水損。

結構特點
1、蝶板采用雙平板桁架結構,強度高、水損低；
2、不銹鋼閥座固定于閥體內腔，永不脫落；
3、密封圈通過壓板固定于蝶板，壓縮量可調，易于更換；
4、特殊切向銷連接，可將蝶板和閥桿緊密結合在一起，不致松動；
5、蝶板軸向位置可調；
6、無油青銅自潤軸承，降低扭力
7、“V”型橡膠，自緊式軸封設計；
8、無毒環氧樹脂靜電噴涂；

產品標準
設計制造標準：GB/T12238
法蘭連接標準：GB/T17241.6
頂部法蘭標準：ISO5211
結構長度標準：GB/T12221
壓力試驗標準：GB/T13927

主要技術參數

閥座密封：EPDM：-30℃～120℃         NBR ：-30℃～80℃         PTFE：-30℃～140℃        VITON：-30℃～150℃

閥板材質：球墨鑄鐵鍍鎳、尼龍涂層、鋁青銅、304、316、316L、1.4529、2507

閥桿材質：不銹鋼410、304

適用介質：水、液體、氣體、油類、粉體、蒸汽、酸堿腐蝕性介質。
