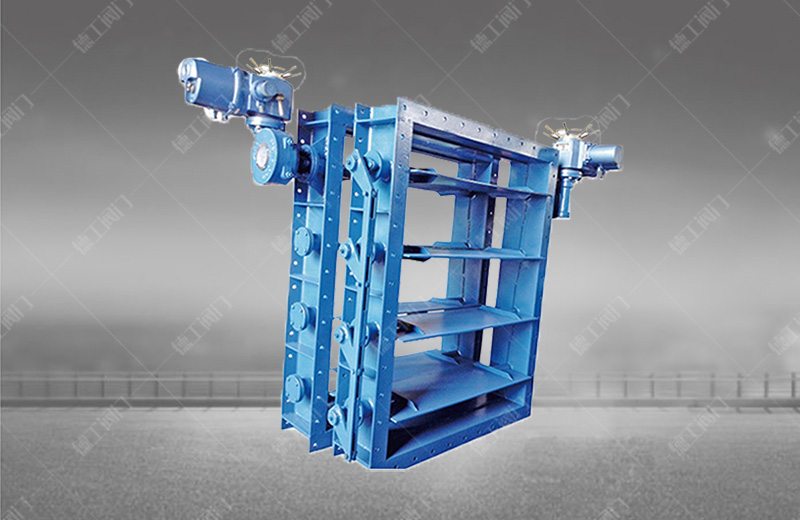

          電動矩形百葉閥
          技術參數
          產品型號:FBD9/6/341W-1
          產品規格:DN120x120~3000X3000mm
          公稱壓力:0.1MPa
          適用溫度:≤300°C
          驅動方式:電動、氣動、液動、電液動
          適用介質:含煤份、煙氣、空氣、煤氣及其它氣體
          法蘭標準:GB/T9115-98
          連接尺寸:GB/T2555-81 PN2.5
          檢測方法:GB/T13927-92
          產品詳情

          產品概述

                電動矩形百葉閥主要安裝在鋼鐵冶金系統的熱風爐、加熱爐、換熱器、除塵器等系統的冷風、煤氣、空氣及煙氣管道上,起到調節介質流量的作用。也可以起到大面積截斷介質、降低介質壓力的作用。當擋板在90°行程內開度變化時,通過管路中的工質流量和壓頭也相應呈線性改變,風門的線性調節特性優良,運行穩定可靠。


          工作原理及結構特點

                 電動矩形百葉閥是垂直百葉板式具有調節特性的閥門,由閥體、百葉板、閥軸、聯動機構、電動裝置等主要部件組成,全部為焊接結構,軸端采用柔性石墨編織填料密封,耐高溫。百葉板的啟閉靠手輪或電機驅動Z系列電動裝置,電動裝置的輸出經過一級蝸輪傳動裝置將輸出力矩傳動給閥軸,靠閥軸的轉動驅動聯動機構,使多個百葉板同步旋轉,用以改變管道內截面積,以達到調節介質流量、大面積截斷介質或降低介質壓力的作用,調節角度為0-90°。


          主要技術參數

          閥門

          公稱通徑DN(mm)

          120x120—3000x3000

          適用溫度(℃)

          ≤300

          ≤500

          工作壓力(MPa)

          ≤0.1

          適用介質

          煤氣、空氣、煙氣

          電動裝置

          FBD941W-1C型號

          一級Z系列電動裝置

          +二級蝸輪傳動裝置

          TFBD941W-1C型號

          DKJ、SKJ電動執行機構



          主要外形及連接尺寸

          口徑
          A1 XB1
          A3XB3 A2XB2 b n-Φd L FD9Z41-1 FD9T41 FD641 FD341 重量 (Kg)
          L1 執行器 執行器 執行器 執行器
          120x120 200X200 170x170 10 8-Φ12 140 390 DKJ-210 DTII 6320 -M QGBII- D63x120 S-01 80
          160X160 240x240 210x210 430 89
          200X200 280X280 258X258 14 470 105
          250X250 330X330 300X300 520 112
          320X320 400X400 370X370 16 170 590 148
          400x400 500X500 470X470 12-Φ15 190 670 170
          500X500 600X600 570X570 800 DKJ-310 DTII 100
          20-M
          QGBII- D100x160 S-02 210
          630X630 750X750 710X710 18 16-Φ17 210 930 260
          800x800 920X920 880X880 1180 372
          1000x1000 1120x1120 1080X1080 20-Φ17 250 1380 DKJ 410 DTII 300 40-M QGBII- D200x250 S-03 540
          1250x1250 1370X1370 1330X1330 20 24-Φ17 1630 810
          1600X1600 1740x1740 1690X1690 24 32-Φ19 300 2040 DKJ-510 DKJ-610 DTII 100
          70-M
          QGBII- D250x400 S-05 1240
          2000X2000 2140X2140 2095X2095 40-Φ19 2630 3030
          2500X2500 2650X2650 2600X2600 28 52-Φ22 400 3130 DKJ 710 S-06 3640
          3000X3000 3150x3150 3100x3100 60-Φ22 3630 4150
